Metso GP series cone crusher parts
Nordberg GP Kegelbrecher
GP-Serie — Sekundär-, Tertiär- und Quartär-Kegelbrecher. Konstante Einlassöffnung mit automatischem Verschleißausgleich der Auskleidung. Einzylinder-Hydraulikeinstellung mit IC50C-Automatisierung. Modelle: GP11, GP100, GP200, GP220, GP250, GP300, GP500, GP550.
Ersatzteile

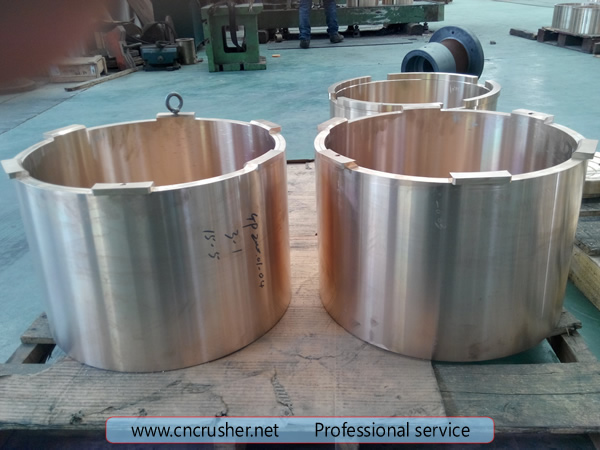

Verschleißteile (Mantel, konkave Auskleidungen, Bowl-Liner) in Mn18Cr2, Mn21Cr2. Bronzebuchsen in C93800. Stahlkomponenten aus Stahlguss und geschmiedetem legiertem Stahl. Alle nach den ursprünglichen Metso-Spezifikationen gefertigt.
Teileliste unten — finden Sie Ihre Teilenummer oder nutzen Sie die Teiledatenbank für vollständige Explosionszeichnungen.
| Brechertyp | Teilebezeichnung | Teilenummer | Brechertyp | Teilebezeichnung | Teilenummer |
| G11FINE | Schwingkegel | 949617139100 | GP200 | Kühlventilator | N02154524 |
| G11FINE | Brechmantel | 814317169500 | GP200 | Kopfmutter | 932867 |
| G11MFINE | Brechmantel | 814318848600 | GP200 | Schutzplatte | 908862 |
| G11MFINE | Brechmantel | 814320044100 | GP200 | Abstandsring | 933335 |
| G11FINE | Konkav | 814317169600(171696) | GP200S | Konkav | 814390727800 |
| G11FINE | Konkav | 814317171900 | GP200 | Brechmantel | N11933947 |
| G11FINE | Konkav | 814317177700 | GP200F | Konkav | N11944214 |
| G11MFINE | Konkav | 814318675800 | GP200S | Brechmantel | 814390727700 |
| G11MFINE | Konkav | 814318848700 | GP200S | OBERE KONKAVE | 814390727900 |
| GP11F | Mantle-Sicherungsmutter | 285342 | GP200S | Untere Konkav | 814391704400 |
| GP200S | OBERE KONKAVE | 814391704500 | |||
| Brechertyp | Teilebezeichnung | Teilenummer | GP200 | Kopfabdeckung | MM0514397 |
| G12 | Lager | 315932 | GP200S | Hauptmutter | 908674 |
| G12 | THRUST BEARING | 315933 | GP200 | Hauptwellenhülse | 908632 |
| G12 | Buchse | 292722 | GP200 | Dust Seal Retainer | 915449 |
| GP250 | Top bearing | MM0539639 | |||
| Brechertyp | Teilebezeichnung | Teilenummer | GP250 | EINSTELLKOLBEN | MM0537894 |
| GP11 | Brechmantel | 814317169500 | GP200/S | Lager | MM0531018 |
| GP11 | Brechmantel | 814320044100 | GP250 | HUB | MM0539142 |
| GP11 | Konkav | 814328546000(285460) | GP250 | Schleifring | MM0538053 |
| GP11 | Mantle-Spannmutter | 285342 | GP200/GP200S | Thrust plate | 927769 |
| GP11 | DRUCKPLATTE | 949647119100(471191) | GP250 | Exzenterwelle | MM0537743 |
| GP11 | THRUST BEARING | 949626155700(261557) | GP200/GP200S | Kegelrad ~ Ritzel | 908083/908085 |
| GP11 | Kurve | 312446 | GP200 | THRUST BEARING | 927855 |
| GP11 | Ring, Dichtung | 949630438400 | GP200 | Exzenterbuchse | 933617 |
| GP11 | Ring, Dichtung | 949640515600 | GP220 | Lager | MM0538260 |
| GP11 | Getriebe ~ Ritzelsatz | MM0218088 | GP200 | Rahmenbuchse | 908655 |
| GP11 | Rahmenbuchse | 949620310900 | |||
| GP11 | THRUST BEARING | 949620310100(203101) | Brechertyp | Teilebezeichnung | Teilenummer |
| GP11 | PROTECTION BUSHING | 312150 | GP300 | Brechmantel | N11933947 |
| GP300 | Konkav | N11944214 | |||
| Brechertyp | Teilebezeichnung | Teilenummer | GP300 | Brechmantel | 814390727700 |
| GP100 | Brechmantel | 814328537800(814328537800) | GP300 | OBERE KONKAVE | 814390727900 |
| GP100 | Brechmantel | 814390490400 | GP300 | Brechmantel | 814318940300 |
| GP100 | Brechmantel | MM0309236 | GP300 | Konkav | 814390455800 |
| GP100 | Konkav | 814317178300(814317178300) | GP300 | Brechmantel | N11920192(N11920192) |
| GP100 | Konkav | 814317183600 | GP300 | Brechmantel | N11920196 |
| GP100 | Konkav | 814318865500 | GP300 | Konkav | N11905094 |
| GP100 | Konkav | 814328537700 | GP300 | Konkav | N11920194 |
| GP100 | Konkav | 814329529300 | GP300 | Konkav | N11920195(N11920195) |
| GP100S | Brechmantel | 814317177900 | GP300 | Konkav | N11920197 |
| GP100S | Konkav | 814328546200 | GP300 | OBERE KONKAVE | 814318862100 |
| GP100S | OBERE KONKAVE | 814328546300(285463) | GP300 | OBERE KONKAVE | 814329276200 |
| GP100S | Konkav | 814328570600 | GP300 | Konkav | 814318862000 |
| GP100S | OBERE KONKAVE | 814329234600 | GP300 | CONCAVE, LOWER | 814329276100(292761) |
| GP100S | Cover | MM0243918 | GP300 | THRUST BEARING | 446193 |
| GP100S | BEARING BUSHING | 949617145500 | GP300 | Oberes Lager E25/32/40/50 | 295251 |
| GP100S | BEARING BUSHING | 949617145600 | GP300S | Brechmantel | 814318836900 |
| GP100 | Rahmenbuchse | 949628506200 | GP300S | Brechmantel | 814390336100 |
| GP100 | Zylinderbuchse | 946558 | GP300S | Konkav | 814390336200 |
| GP100 | Dichtung | 406302285800 | GP300S | Eccentric Bushing 18/25/32/40 | 188325 |
| GP100 | Hauptmutter | 285176 | GP300S | Mutter TR300X12-8H | 292721 |
| GP100 | Dichtung | 949638681800 | GP300 | Abstandsring | 446421 |
| GP100 | Fackelring | 949641828500 | GP300 | Konkav EC | MM0242241 |
| GP100 | O-Ring | N02701369 | GP300 | Mantle C/EC | MM0242240 |
| GP100 | Staubdichtring | 418460 | GP300 | Rahmenbuchse | 931714 |
| GP100 | Lager | 418481 | GP300 | Lager E25/32/40 | 189276 |
| GP100 | PROTECTION BUSHING | 418274 | GP300 | THRUST BEARING | 315933 |
| GP300 | DRUCKPLATTE | 949644619300 | |||
| Brechertyp | Teilebezeichnung | Teilenummer | GP300 | THRUST BEARING | 315932 |
| GP500 | Brechmantel | 814318607800 | GP300 | Buchse | 341336 |
| GP500S | Mantle, dünn | N11941326 | |||
| GP500 | Konkav | 814318921300 | Brechertyp | Teilebezeichnung | Teilenummer |
| GP500 | Konkav | 814390523400 | GP550 | Filterelement | 02445792 |
| GP500 | Mutter | 287906 | GP550 | Brechmantel | N11951717 |
| GP500 | Fackelring | 495349 | GP550 | Brechmantel | N11951712 |
| GP500S | Brechmantel | 814329548400 | GP550 | Konkav | N11951714 |
| GP500S | Konkav | 814390882100 | |||
| GP500S | OBERE KONKAVE | 814390882200 | |||
| GP500S | OBERE KONKAVE | N11947963(N11947963) | |||
| GP500S | Konkav | N11941328 |
